建築地

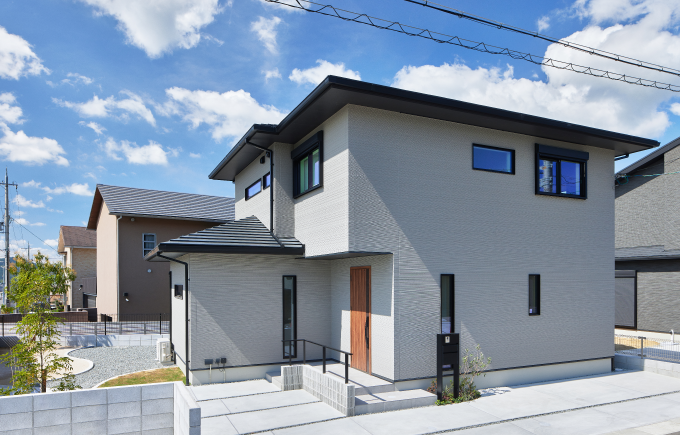

岩出市安上で、9月にグランドオープンした新しいモデルハウスの建築日誌を掲載！
今回の岩出モデルハウスは、建坪35坪のコンパクトな賢いお家です✨
スマホに話しかけると、照明をつけてくれたり、シャッターを開けてくれたり、LIXILの「ライフアシスト2」を導入した、スマートハウスです。
また、ZEHをはるかに超える「断熱等級6」の高い断熱性能で、長期優良住宅認定を受け、長く安心快適に住めるお家です🏡
今回は、普段の建築日誌とは少し違った、家づくりの日誌になります。
建築現場のあれこれはもちろん、契約後から丸良木材の家づくりがどんな風に進んで行くのかをご紹介していきます。
ご参考になれば幸いです😊
お打合せ
まずは、図面を確定していきます。
丸良木材の家は、
＼地震に強い構造×自由度の高い間取り／
パナソニック耐震住宅性能 テクノストラクチャー工法を採用。
木造でも、地震に強い構造でありながら、柱や壁の少ない広々空間をつくることができます。
さらに「自由設計」なので、お客様のライフスタイルやこだわり、ご家族に合わせた間取りをつくることができます🏡
図面が出来てきました✨
次に、パナソニックの緻密な「構造計算」を行うために、設計依頼をかけていきます。
より詳しい図面ができあがりました✨
LDKを中心に、回遊動線&水まわりをまとめた家事ラクの間取りになっていますね👏🏼
大容量のファミリークロークもあり、毎日の暮らしやすさを考えられたお家になっています🏡
388項目にも及ぶ厳しいチェックを行い、地震に耐える強さのお家を建てられることが証明された構造計算書と共に、設計図書ができあがりました✨
次回は、仕様打ち合わせ！
外壁から内装建具、床やキッチン、電気配線などなど、お家のすべてを決めていきます。
どんな雰囲気のお家になるのかお楽しみに♪
仕様打合せ
図面が決まれば、次はお家のすべての仕様を決めていきます。
Panasonicショウルームへ！
Panasonicショウルームのスタッフさんと一緒に、キッチン→お風呂→洗面→トイレ→内装建具…と回ります。
＜Panasonicショウルームの様子＞
標準仕様の説明後、それ以外必要に応じてこだわりの設備を決めていきます。
こだわりの仕様
IH前パネルを設置！
岩出モデルハウスのキッチンはフラット対面タイプを採用しました。
そのため、キッチンには壁が立ち上がらないのでオープンで開放的なキッチンとなります。
ですが、IHの位置と掃き出し窓の位置が近いため、カーテン等への油跳ねが気になります。
そこで、「ほっとくリーンフード」というレンジフード専用の「ロングクックスクリーン」。IH前に透明のパネルを設置しました。
これで開放感を損なわずにカーテン等への油跳ねを防ぐことができます◎
外観の仕様打合せ
屋根や外壁、玄関ドアなどのサッシの仕様・色柄を決めます。
図面を見ながらカタログやサンプルで色味を確認し、打合せをしていきます。
＜岩出モデルハウスのサッシプラン＞

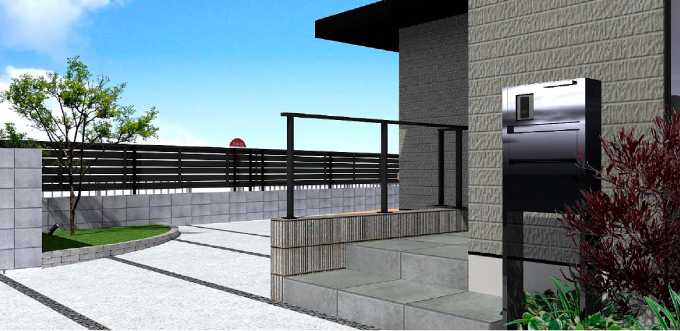

打合せをした内容で、建物や外観がどのようになっているかが分かりやすいように、立体的な「パース」が作成されます。
＜岩出モデルハウスのパース＞
立体で確認できるので、図面では分かりづらい部分のイメージがしやすくなります◎
内観の仕様打合せ
床や内装建具、クロス、クッションフロアなどをカタログで色味を確認しながら打合せをしていきます。
＜岩出モデルハウスの内装＞
グレーを基調とした落ち着いた印象の色柄です◎
1階トイレと2階トイレのクッションフロアは、色違いになっています✨
完成が楽しみですね♪
照明や電気配線のお打合せ
初めに、「Panasonicのあかりプランナー」よるご提案があり、どこにどんな照明が入るかなどを決めます。💡
その後に、スイッチやコンセントの場所を決めていきます。
全てが確定したら、仕様を再度確認していただき最終仕様承認となります。
着工会議
承認後、着工に向けて社内で「着工会議」が開かれます。
「着工会議」は、工事に関わる担当者で確定した図面や仕様を確認していき、着工準備が行われます。
地盤調査
建物を支持する地盤の強さや、建物の不同沈下の恐れがないかどうかの地盤調査を行います。
これにより安全な基礎設計が可能になります！
【地盤解析の流れ】
確認① 地盤の長期許容応力度≧基礎の設計地耐力
建物の基礎直下の地盤の耐力が基礎設計上、必要とされる地盤の強さを上回っていることの確認
確認② 盛土・埋め戻し土の収縮に対しての安全性
土地の造成時の盛土や埋め戻し土の建物の重さによる圧密に対しての安全性を確認
確認③ 地盤地層の不同沈下に対する安定性
建物の重さによる、地盤の沈下や傾きに対しての安全性を確認
【地盤調査報告書】
細かく地盤を調査した結果、地盤改良が必要であるかを判断します。
今回の岩出モデル17号は、調査結果から、地盤改良無しの直接基礎です。
これで、安全な土地に建築を行うことができます！
長期優良住宅
長く住み続けられる「丸良木材の家」
長期優良住宅とは、国が定めた基準を満たし、長期にわたり良好な状態で済み続けられる、耐久性・耐震性・省エネ性能に優れた住宅のことを言います。
約75～90年！3世代の家族が住み続けることができる住宅と言われています！
丸良木材のグラントーンCは住宅性能表示の6部門で最高等級かつ、標準仕様で「長期優良住宅」を越える高品質な住宅です。
長期優良住宅認定証
これで、岩出モデルハウスは、長く住み続けられる安心の住まいを建築できます！
長期優良住宅に認定されると、環境に優しい長寿命住宅としてさまざまな優遇制度が受けられます。
例えば、補助金や税控除、住宅ローン金利の優遇などがあります。
詳しくは弊社までお問い合わせください♪
確認申請
役所に「建築確認申請書」を提出し、建築許可を得る必要があります。
「建築確認申請書」とは、住宅の設計や仕様書等が、建築基準法や条例に適合するものであることを確認してもらう書類です。
確認済証
確認済証を発行してもらい、いよいよ着工へと準備が進みます！🏡
基礎工事
地震に強い家づくりで重要なお家を支える大切な基礎工事が始まりました！
配筋・外まわりの型枠
基礎の配筋が組まれた後は、外まわりの型枠を組みます。
テクノストラクチャー工法では建物だけでなく、基礎から構造計算が行われています。
構造計算のチェック項目は全部で388項目にも及び、その中で基礎に関する項目は100項目以上。地震や台風にも強い丈夫な基礎を作っていきます。
基礎配筋は、基礎の構造計算から必要な太さや本数を決定します。
立ち上がり基礎用の型枠
基礎の底盤部のコンクリートを打設後、立ち上がり基礎用の型枠を組みます。
基礎完成
立ち上がり基礎のコンクリートを打設した後、コンクリートが充分に固まってから、型枠が外され、基礎が完成します。
丸良木材の基礎は、「ベタ基礎」を採用しています。
ベタ基礎は家全体の真下の地盤を基礎で覆う工法で、均等に荷重分散してくれたり不同沈下を防いでくれたりと優れています。
■均等な荷重分散
建物の重さや地震、台風時の荷重は構造上、柱や壁などに集中しがちです。
ベタ基礎は、それらの荷重を基礎全体に分散することで、ベタ基礎に接する地盤に均等に建物の荷重を伝えることが出来るため、地盤の負担をやわらげる安定性に優れた基礎工法と言えます。
■不同沈下を防ぐ
不同沈下とは、建物の重みによって地盤や建物が不均一に沈んだり滑り出したりする現象です。
この現象が起きると、建物が傾き、ひび割れが発生することがあります。
しかし、ベタ基礎の場合は全体が一体となって地盤に均等に支えられているため、建物が均等に支えられ、不同沈下を防ぐことが出来ます。
丈夫な基礎をつくることが出来るので、長期にわたって安心して住み続けられます◎
土台据え
基礎工事が完了すると大工さんにバトンタッチ。
基礎の上には土台が取り付けられ、土台と土台の間には、1ｍ間隔ごとに床板を支持する大引き材がかけ渡されています。
間には断熱材が隙間なくはめ込まれました。
床断熱は通常、断熱性に優れた「ポリスチレンフォーム断熱材3種b」の65㎜の厚さに対して、岩出モデル「グラントーンＣ」は、100㎜の厚さの断熱材を使用しています。
断熱材は、ただ分厚いだけでなく、隙間無くきっちりと施工することも重要です！
上棟工事
熟練の大工さんによる上棟工事！
地上からレッカー車で、柱や梁が1本ずつ決められた位置に立てられていき、お家の骨組みが形づくられていきます。
テクノストラクチャー工法では、パナソニックの独自部材であるH型鋼の芯材を上下の木材で挟んだ「テクノビーム」と呼ばれる複合梁を採用しています。
木には、生育してきた縦向きからの力には強く、横向きからの力には弱いといった特性があります。
柱のように木を縦向きに使う場合は十分な強度が期待できますが、梁のように横向きに使う場合、鉄骨に比べて強度が不足しがちになる弱点があります。
強い部材×木の力を引き出すオリジナルの接合部材
その様な木材の方向による強度の弱点を補うために、梁材として「テクノビーム」を用い、さらに強度の高い集成材の柱と接合します。
この接合には「ドリフトピン」が使用され、一般的な木造住宅の接合部の約3倍もの強度を発揮します。
施工者によって強度のバラツキが出る事も少なく、接合部での安定した高強度を実現しています。
木材とＨ型の鉄骨で出来ている「テクノビーム」は、たわみにくく丈夫な梁です。
家を建てて30年後の「テクノビーム」のたわみ量はなんと木製の梁の４分の１以下に！
大工さんたちの手際の良さと、クレーン運転手さんとの連携プレイであっという間に、屋根の垂木の組み立て作業に入っています！
壁面の白いシートは、雨に濡れないよう、仮設の養生シートで外周部を囲っていきます。
お天気はなんとか持ってくれました🌥
テクノストラクチャー工法では、大地震や台風の際に家の柱や梁の一本一本に材料の強さを上回る力がかからないか、構造計算によりチェックされているので安心です◎
垂木の上には瓦の下地材、野地板を載せます。
この上に防水シートを敷いて、上棟工事が終了。防水シートを敷いた後は、瓦が葺かれていきます！
図面などの資料で見ていたお家の姿がだんだんと見えてきて、無事一つの節目を迎えられました✨
木造躯体工事
家の木造骨組みである、柱、テクノビーム、筋交い等の全ての構造部材が、構造計算通りに所定の位置に配置されました。
制震システム「テクノダンパー」とおなじみのパナソニックのロゴを発見！
２階、３階建の建物には、標準仕様で「制震ダンパー」が入ります。
建物の揺れを制御することで、地震によるダメージを蓄積せず建物の損傷を最小限に抑えることができる制震システム「テクノダンパー」
テクノダンパーの主な特徴
■高層ビルでも使用される「座屈拘束技術」を採用
■温度変化や経年劣化に耐える高い耐久性
■大地震に相当する負荷を100回かけても性能を維持
（大地震とは、数百年に一度発生する地震の大きさを想定。気象庁震度階級の震度6強以上に相当します。）
テクノストラクチャー工法では、単に壁を増やして強度を高めるのではなく、耐力壁と地震の力を吸収するダンパーの配置バランスを考え設計することで、耐震性を確保しながら、間取りに自由のある広々とした空間を実現することが出来ます。
筋交い
「筋交い」は、建物の横揺れや傾きに対して強い力を発揮する耐力壁を構成する骨組み材です。
2本の柱の下には土台、上にはテクノビームがあり、その四角形に囲まれた枠組みの間に斜めに取り付けられます。
筋交いが無ければ地震や台風などの横揺れの力に対して、柱やテクノビームだけでは抵抗することができず、建物全体が不安定になるため、地震に強い構造では欠かせない重要な部材です。
たすき掛けとも言われる2本交差させて入れる「ダブル筋交い」でさらに耐震性を高めます。
お家が完成すると隠れてしまう構造部分ですが、こうして安心安全なお家での暮らしを日々守ってくれています🏡
断熱工事
全ての断熱材が入りました！
岩出モデルは、ZEHをはるかに超える「断熱等級6」の高い断熱性能を持つ、丸良木材グラントーンCのお家です。
グラントーンCの断熱は、家全体を内側と外側から断熱材で包み込む「ダブル断熱」を採用しています。
内側断熱には、耐火性・耐水性・吸音性にも優れた「繊維系断熱材 ロックウール」を使用。
また、その断熱材は充填断熱といって、外壁の柱の間に入れています。
外側は、外張り断熱として優れた断熱性能で熱にも強い「フェノール系断熱材」を使用。
外張り断熱は、建物外周を覆うように断熱材を張りつめます。
家全体を途切れることなく断熱材で包み込むため、高い断熱性能を実現しています。
異なる２種類の断熱材を組み合わせることで、より気密性や断熱性が高くなり、外気の気温の変化を受けにくい家をつくることができます。
そして屋根部分は2階天井断熱として、通常「繊維系断熱材 ロックウール」の155㎜の厚さに対して、岩出モデル「グラントーンＣ」は、255㎜の厚さの断熱材を使用しています。
びっしりと隙間なく施工されています！
断熱性能が高いと、室内への外気の寒暖の影響を受けづらく、かつ冷暖房のエネルギーロスが少ないため、夏は涼しく冬は暖かい年中快適なお家に。
安心して長く住み続けられる家を実現することができます◎
大工検査
大工工事（棟上げ→下地材造作→天井壁のボード張り）の終了後、次の工程の「仕上げ内装工事」・「住宅設備設置工事」にとりかかる前に、設計図及び社内品質基準通りに施工されているかを確認する重要な検査が行われます。
検査内容は、天井面や壁面ボード張りに歪みやずれが無いかやボードビスの深さなど様々な項目があります。
ボードビスの深さを確認
測定ゲージでビスの深さは規定通りになっているかやビズの潰れが無いかなどを確認。
断熱施工を確認
サーモグラフィーでボード表面の温度を測定し、断熱材が隙間なく施工されているかを確認。
中間立会い
クロスを貼る前に、お施主様立ち合いのもと、図面通りの内容で施工されているかご確認の上、仕上げの工事に入ります。
内部仕上げ
「クロス工事」が行われ、石膏ボードの上にクロスが貼られていきます。
お家の雰囲気が徐々に見えてきます♪
設備組み立て
オールパナソニックのお家！
丸良木材はパナソニックの快適設備を標準採用しています。
「ラクシーナ」料理をもっとラクに楽しくしてくれるキッチン。
「オフローラ」新素材でいつもキレイが叶うバスルーム。
「アラウーノ」市販の洗剤をセットすれば、流す度に自動でお掃除してくれるトイレ。
「熱交気調システム」微小粒子フィルターで花粉やホコリ、PM2.5などの外気の汚れが入るのを防ぎながら、熱エネルギーロスの少ないダクト式、第一種24時間換気設備。
パナソニックの設備は、使いやすさや掃除のしやすさなど、機能的であることはもちろん。色柄を揃えたりデザインに統一感があるので、インテリアに合うコーディネートができます◎
社内検査
工事完成後、女性社員を含む複数の社員により、お施主様の目線でお家の隅々まで検査が行われます。
汚れや傷が無いかや建具の開閉具合、水まわり設備や電気設備が正常に作動するかなど様々な検査をしています。
シックハウス対策
シックハウス症候群とは、新築やリフォームなどで新しい住宅に入居したことをきっかけに、「目がチカチカする」、「喉が痛い」、「めまいや吐き気、頭痛がする」、など身体の不調が出る事があり、これは、建材や家具などから発散する化学物質が原因と言われています。
住まいのシックハウス対策として、建築基準法では化学物質、特にホルムアルデヒドを含んでいる建材の使用の制限が設けられています。
丸良木材では、厚生労働省が掲げるホルムアルデヒド発散濃度の上限指針値（≦0.08PPM）を超えないことを確認するために、工事完了後に室内のホルムアルデヒド濃度の測定を都度実施しています。
目に見えない部分もしっかりチェックされているので安心ですね♪
